Нормальні умови експлуатації

Висота над рівнем моря ≤ 1000 м
Температура навколишнього середовища:
Максимальна температура: + 40 °C
Мінімальна температура: - 25 °C
Максимальна середня вологість
середньодобова: ≤ 95 %
середньомісячна: ≤ 90 %
Максимальний парціальний тиск водяної пари
середньодобовий: ≤ 2.2 кПа
середньомісячний: ≤ 1.5 кПа

Спеціальні умови експлуатації

Спеціальні умови експлуатації мають бути узгоджені між виробником та користувачем. Слід отримати від виробника консультацію щодо кожної спеціальної умови експлуатації.

• При розташуванні вище 1000 м на рівнем моря: погодити зменшення діелектричної міцності повітря, або замовити вимикач типу плато, що задовольняє відповідні вимоги щодо ізоляції
• При підвищеній температурі навколишнього середовища: необхідно зменшити пропускну спроможність по струму, слід забезпечити додаткову вентиляцію для відведення тепла
• Інші міркування слід обговорити з виробником

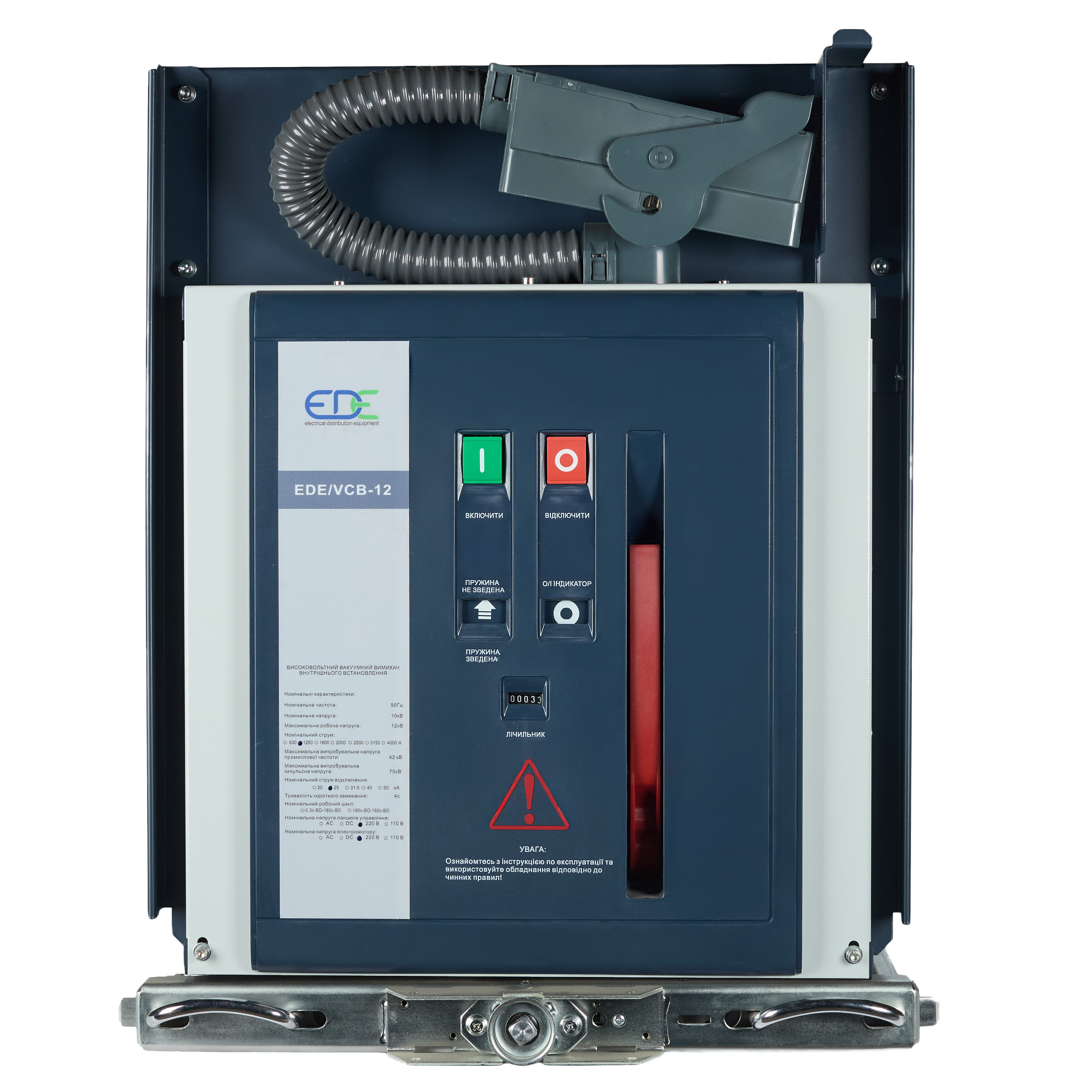

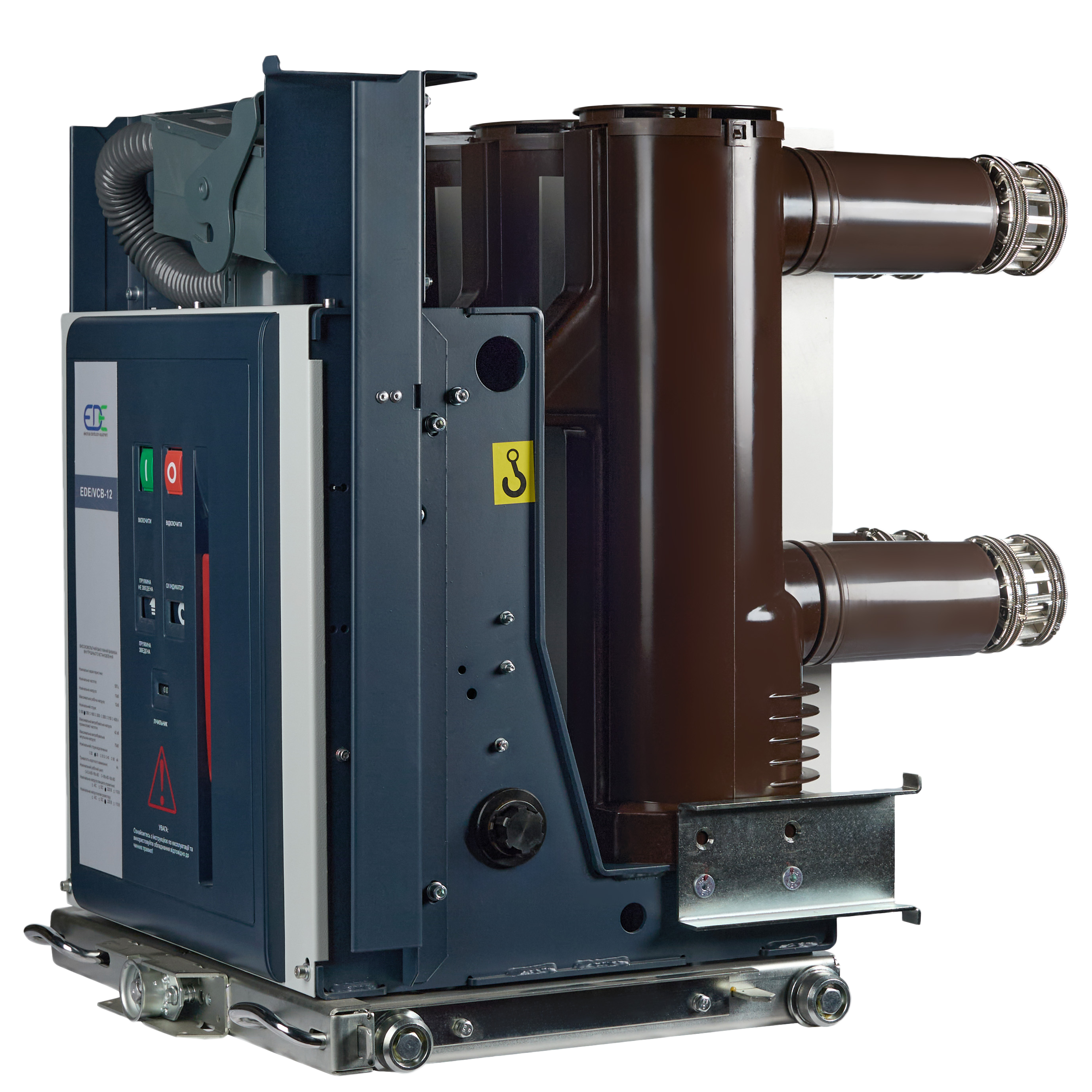

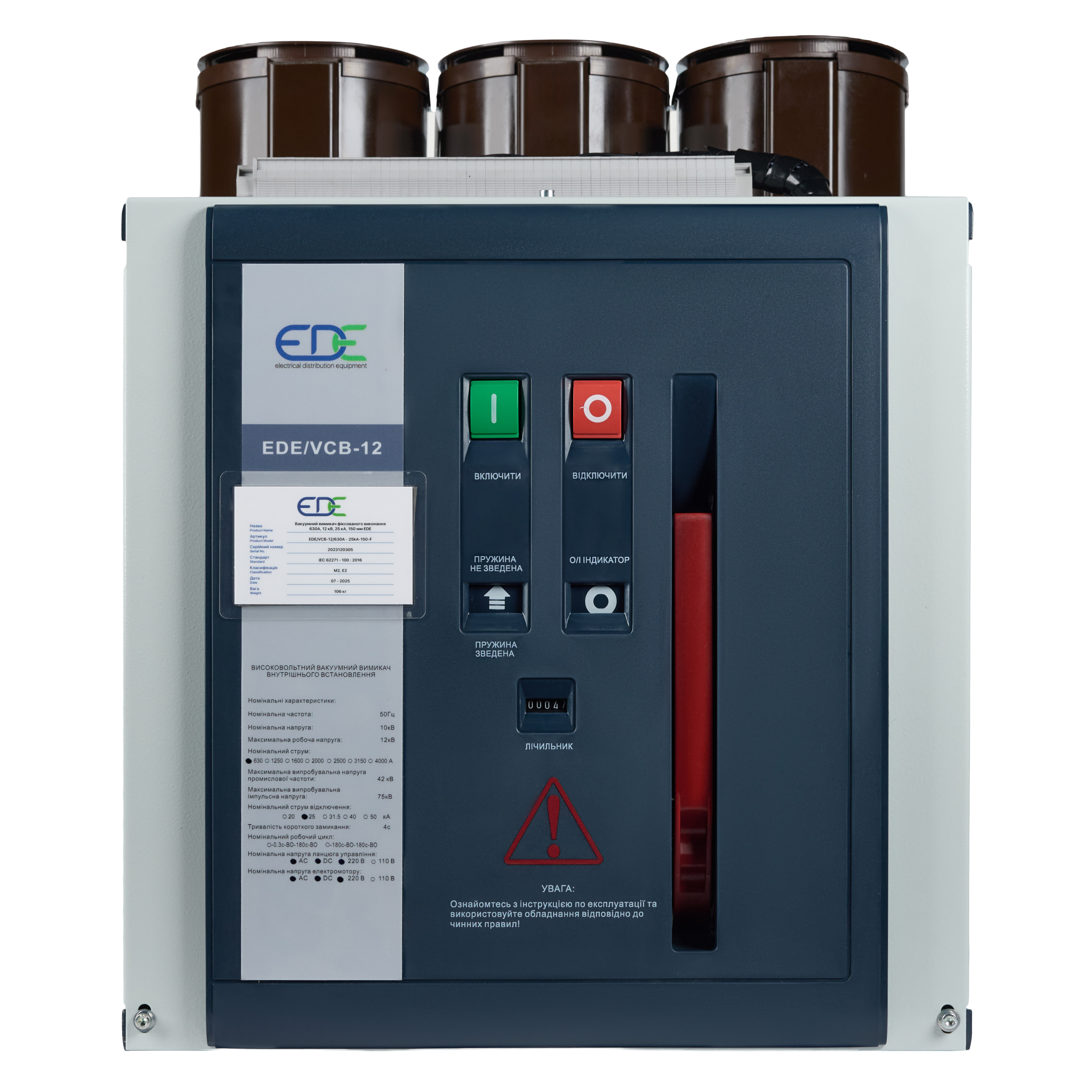

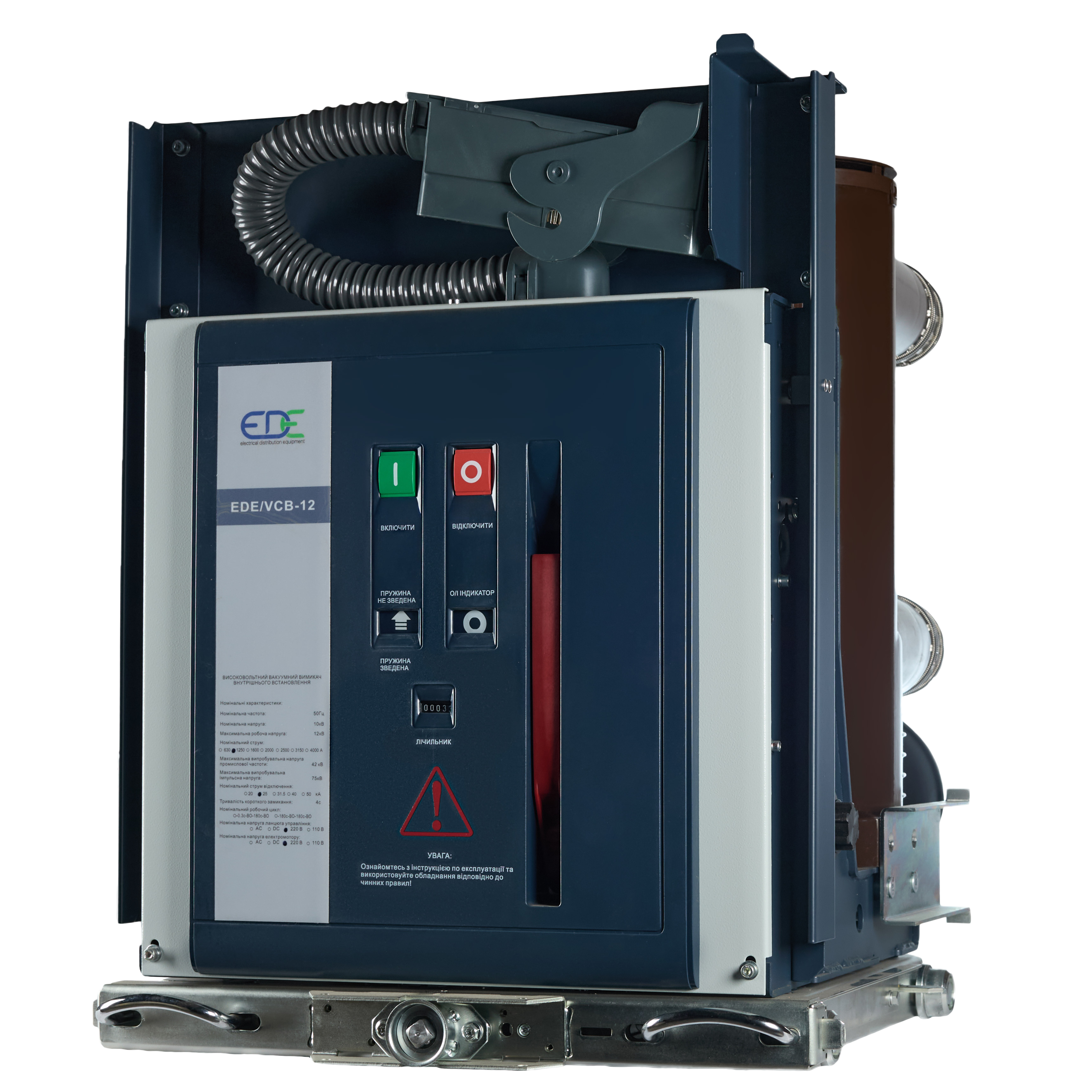

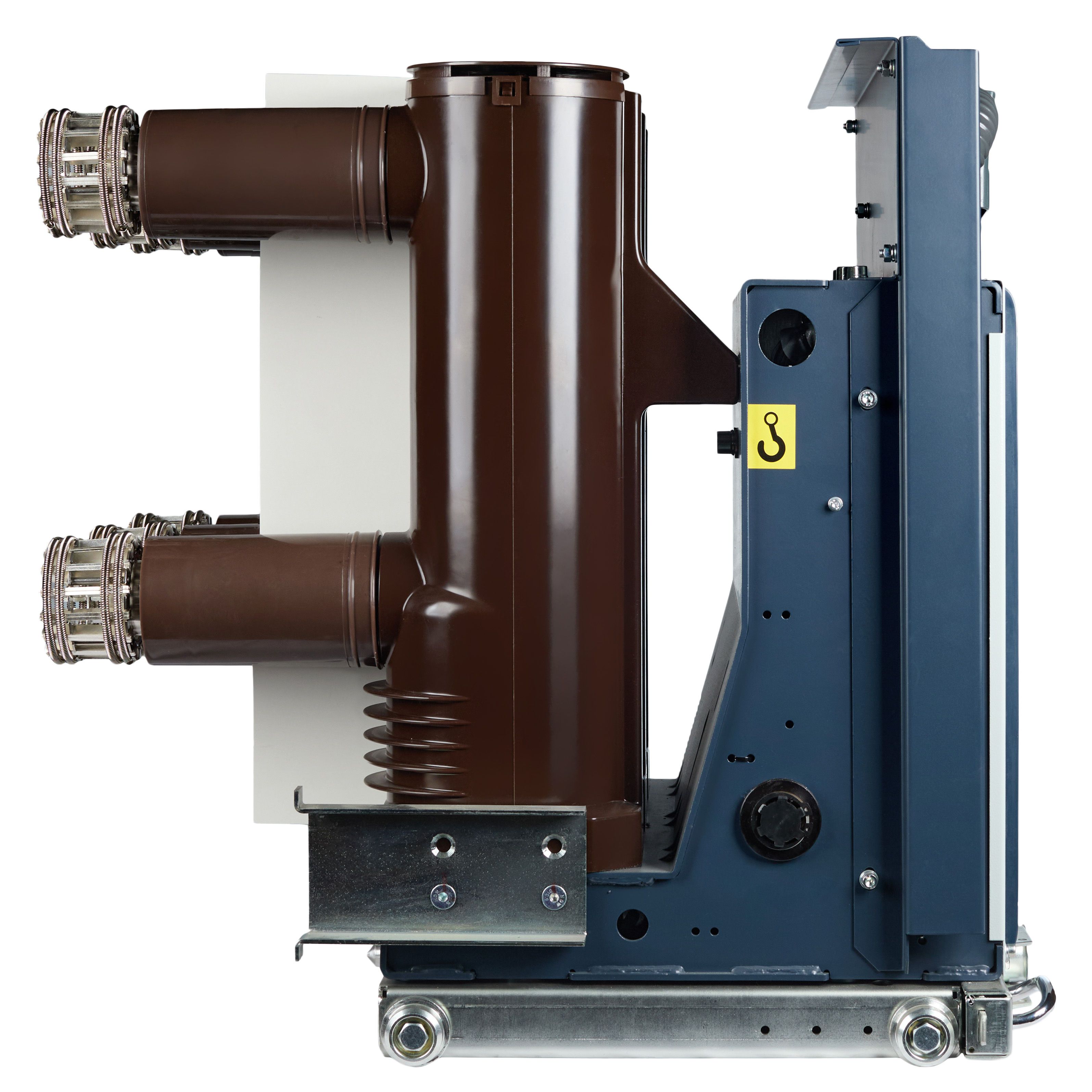

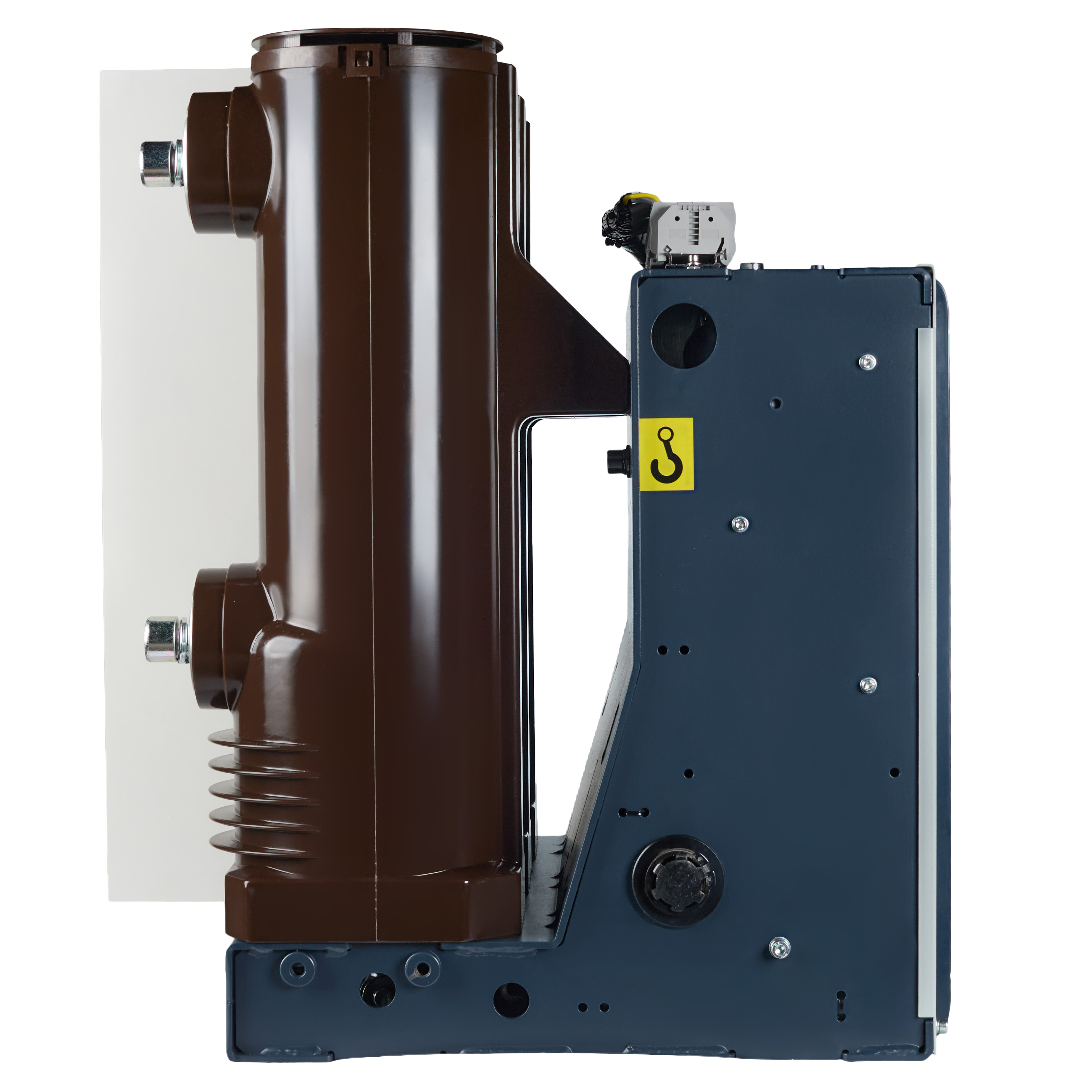

Опис автоматичного вимикача EDE

Автоматичні вимикачі EDE втілюють передові концепції дизайну; у них застосовано модульний механізм, завдяки чому їх легко встановлювати, обслуговувати, перевіряти та експлуатувати. Виріб здатний задовольнити попит споживачів щодо застосування у системах передачі та розподілу електроенергії 12 кВ та 24 кВ, які широко використовують у таких галузях, як енергетика, нафтохімічне машинобудування, металургія, виробництво, транспорт, будівництво та охорона навколишнього середовища, а також на великих підприємствах та у електроенергетичній інфраструктурі.

Вимикач EDE не забруднює навколишнє середовище

Він не потребує технічного обслуговування та витримує часті спрацьовування. Порівняно із звичайними автоматичними вимикачами, його механічна витривалість підвищена від 10000 до 35000 спрацьовувань, що є величезним покращенням. Випробовування на розрив ємнісного струму показує надзвичайно низьку ймовірність повторного запалювання дуги. Ці вимикачі мають подовжену електричну витривалість.

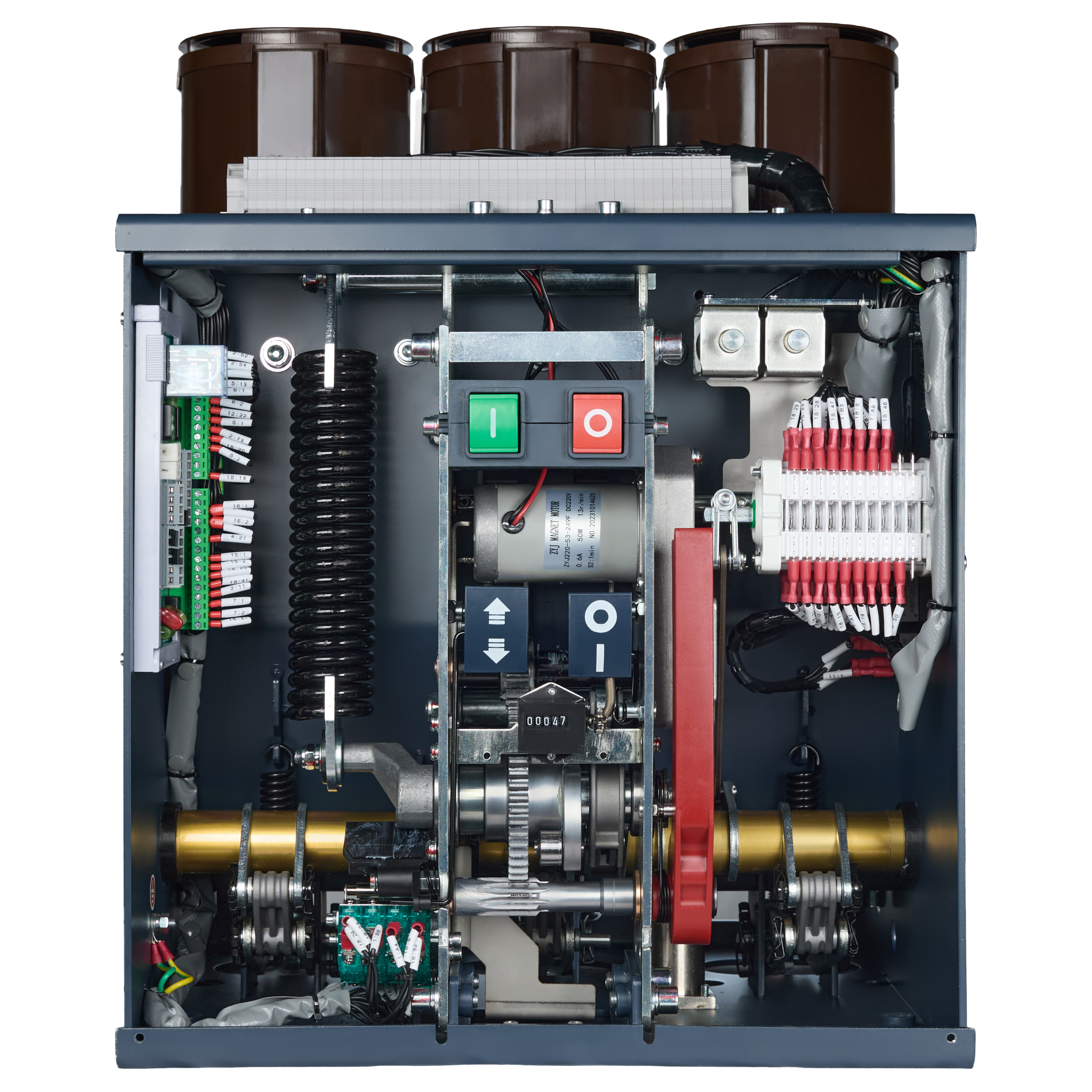

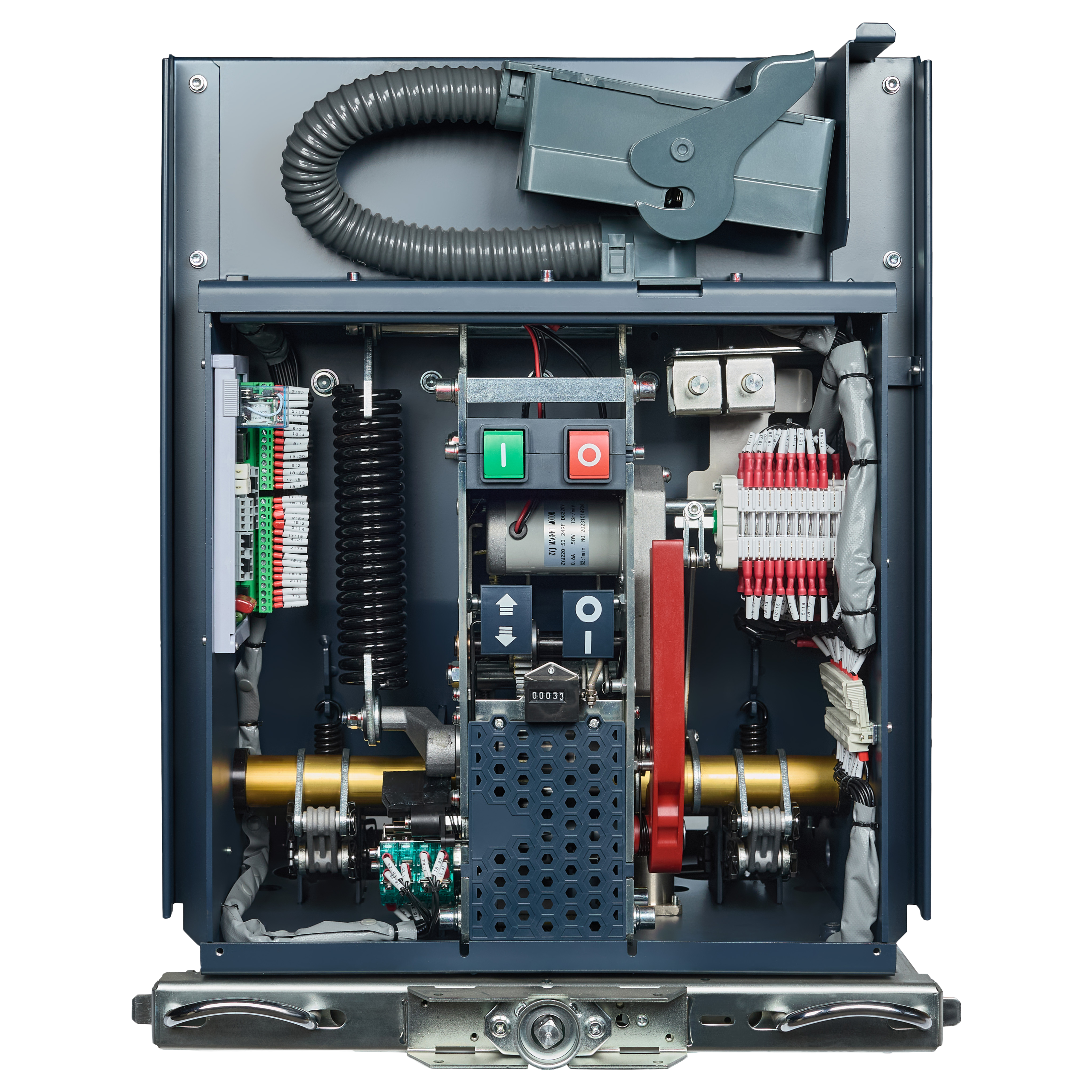

Вакуумні вимикачі обладнані оптимізованим механічним приводом

Модульний пружинний механізм має такі переваги, як зручність обслуговування з нетривалим відключенням мережі, високу універсальність деталей та кращу сумісність з вакуумними переривачами, що значно покращує технічні характеристики та забезпечує відмінні експлуатаційні властивості. У цих вакуумних вимикачах використано модульну конструкцію плат управління вторинного контуру. Для електричного під’єднання механізмів використовуються високоякісні самозастібні штекери, що полегшують заміну та забезпечують надійність електричного під’єднання.

Високоефективний розривний буфер

Істотно зменшує амплітуду відскоку рухомого контакту вакуумного вимикача при спрацьовуванні, тим самим запобігаючи механічному зношуванню через часткове перенавантаження вакуумного переривача внаслідок перевищення амплітуди руху контакту. При зменшеній амплітуді відскоку рухомого контакту у тесті перемикання блоку конденсаторів не було виявлено пробою та повторного спалаху дуги.

Модель виробу

Усі лінії по збірці оснащені високоточними пневматичними інструментами та затискачами, що забезпечує повну автоматизацію збірного процесу та онлайн-тестування. Автоматизація виробництва дозволяє уникнути помилок, що виникають при ручному виконанні виробничих операцій.

• Удосконалені монтажні пристрої та випробувальне обладнання для виробничих ліній ефективно забезпечують стабільність та відповідність масового виробництва;
• Точні тестери пружин дозволяють визначати силові характеристики основних пружинних елементів автоматичних вимикачів, забезпечуючи їх стабільну та надійну роботу;
• Механізм вхідного контролю забезпечує жорстку перевірку якості деталей, отриманих від зовнішніх постачальників;
• Високоточні тестери динамічних показників автоматичних вимикачів та тестери петльового опору забезпечують вихідний контроль якості автоматичних вимикачів;
• Перед тим, як від вантажити з заводу, автоматичні вимикачі проходять 300 тестів спрацьовування для перевірки витривалості;
• Суворе дотримання системи управління якістю ISO9001 забезпечує стабільну та високу якість вакуумних вимикачів, а повна та швидка технічна підтримка надає експертні рішення.

Завдяки блокувальному захисту від неправильного функціонування, ці автоматичні вимикачі, працюючи в шафах розподільних пристроїв, можуть реалізовувати функції блокування «п’ять захистів», уникаючи несправності та максимізуючи захист особистої безпеки оператора. Тільки коли автоматичний вимикач та вимикач заземлення знаходяться у відключеній позиції, візок автоматичного вимикача може бути переведений із тестової у робочу позицію. Автоматичний вимикач можна увімкнути лише в робочій / тестовій позиції. Коли вимикач увімкнений, його візок не можна переміщувати, це можна робити лише тоді, коли вимикач знаходиться у відключеній позиції. Автоматичний вимикач у увімкненому стані не можна вивести з робочої позиції у тестову. Автоматичний вимикач не можна вмикати, поки він знаходиться у проміжному положенні. Коли автоматичний вимикач увімкнений, якщо сигнал включення не знімається своєчасно, внутрішня схема управління проти спрацьовування відключить коло включення, щоб запобігти багаторазовому повторному включенню (додатково).
Якщо вибрано електричне блокування, автоматичний вимикач не зможе включитись, якщо вторинний контур не зможе подати електроенергію, або подана потужність не достатня для нормального спрацьовування блокувального електромагніту (додатково).
